DSZ型电液动扇形闸门
作者江苏CQ9电子液压机械有限公司发布日期:1970-01-01

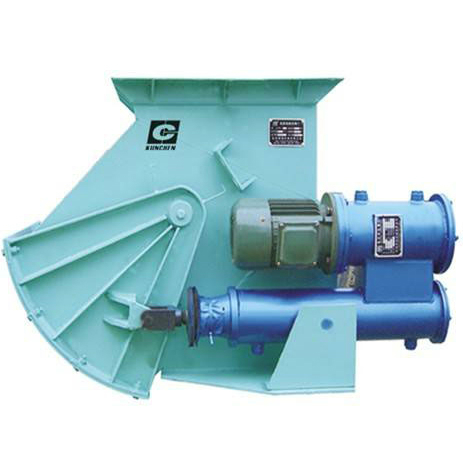

201705091712449618

产品详情

用途

本系列扇形闸门广泛应用于建材、冶金、矿山、电力、化工、轻工、粮食等行业,是各类落料系统的卸料控制装置。

结构特点

本闸门结构简单,采用优质钢板焊接而成,采用电液推杆驱动,运行平稳,故障率低,可以快速切断料流。


1.DSZ-□A(B)-l型电液动扇形闸门

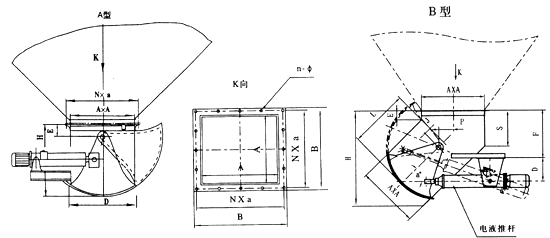

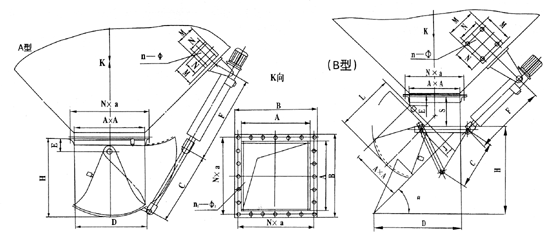

电液动扇形闸门(A、B型)及外形结构图

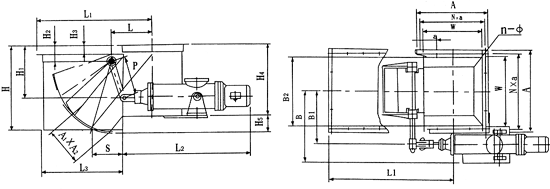

2.DSZ-□A(B)-Ⅱ型电液动扇形闸门

结构特点

本系列电液动动扇形闸门直接将电液推杆固定在闸门本体上,避免了用户在现场定位的烦恼,安装简便。


本系列电液动扇形闸门是根据建材行业作业时的特殊需要,用作水泥熟料库除尘设备的理想卸料装置。


本闸门在出料口设置了防尘罩,避免了灰尘飞扬;采用电液推杆作动力源,取代气缸传动,节约了工程投资成本;阀体采用阶台结构,减少了料流冲击;阀体关键部位铺设栅栏结构的耐磨衬板,减少了衬板直接磨损。

      适用介质        干燥粉尘

      工作温度        ≤150℃

       卸灰量        6-90m3/h

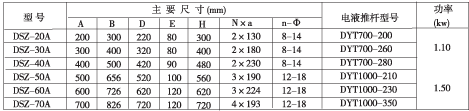

电液动扇形阀门技术参数表(A型)

23 (1).gif

注:DSZ-20A、DSZ-30A、DSZ-40A 底座向下安装,DSZ-50A、DSZ-60A、DSZ-70A底座向上安装。

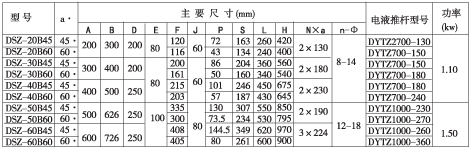

电液动扇形阀门技术参数表(B型)

24 (1).gif

注:本闸门(A型)、(B型)可按用户要求设计制造
