概 述

　　　SZJ型碎渣机是本在消化吸收国内外先进技术和经验的基础上设计的新一代物料破碎设备。该机主要是用来处理易碎的物料，如煤渣、块状水泥、生石灰和玻璃等，可在潮湿和干燥两种环境下进行工作，设备本体材质耐磨、耐高温、耐腐、使用寿命长。目前已广泛应用于冶金、矿山、电力、建材、煤炭、玻璃等行业

　特点

　　1、本机轧辊表面采用耐磨的凸轮结构，机身采用弯曲的刷台和砧台，两者相互凸凹结合形成切割刀口。

　　2、转轴部分采用弹簧加压机身密封和自动润油加注系统，有效地减轻振动和摩擦。

　　3、物料接触部分采用特殊不锈钢材料，以便抗腐、耐磨、耐高温，提高碎渣机体使用寿命。

　　4、传动部分采用减速机、链条、链轮传动、电机与减速机之间采用柔性联轴器减少冲击和振动。采用楔形机身设计以便碎渣机进料。

　工作原理

　　　块状物料从仓中排出，进入粉碎机，旋转的凸轮齿在砧台上切割粉碎、物料弯曲的缩紧表面有凸轮，原料与平面之间所有的接触角上都能提供垂直向下的力量，被粉碎的原料从碎渣机落入底部容器或运输件上，另外由于凸轮旋转且与刷台合在一起，粉碎后的为可有效地从凸轮上清除下去。

　主要技术参数

　　　法 兰 规 格 ：进口860×780mm 　　　　　　　　　出口460×780mm

　　　最大介质粒度：进口100×220×500mm 　　　　　　 出口500　　　　

　　　适 用 介 质 ：煤渣、水泥块、生石灰、玻璃等

　　　粉碎能力：10-100吨/小时

　　　主轴转速：16.2转/分

　　　介质温度：湿200°F　　　　干800°F　　　

　　　机体高度：545mm

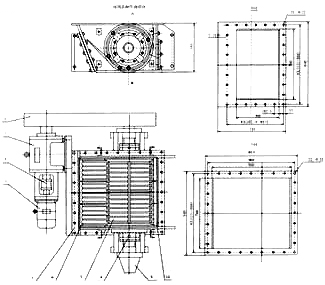

　　外形布置图

　　1、链条护罩　　　　　　　　2、减速器

　　3、柔性联轴器　　　　　　　4、电动机

　　5、机体　　　　　　　　　　6、刷台

　　7、凸轮部件　　　　　　　　8、油口

　　9、轴护罩　　　　　　　　　10、砧台
